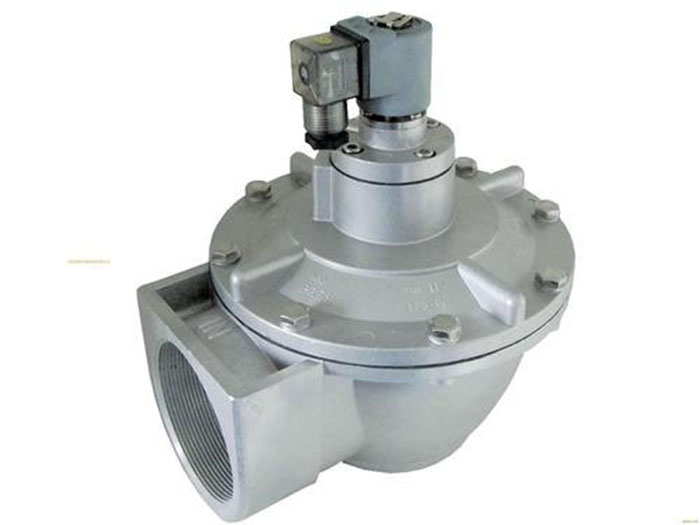

電磁脈沖閥的工作原理是膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，電磁脈沖閥又處于“關閉”狀態。

電磁脈沖閥的性能檢驗：

1、開啟電壓試驗
在電磁脈沖閥的進氣口接入氣源壓力為標稱壓力的潔凈空氣，在電磁閥上輸入標稱電壓的85%，寬度為0.03s的電信號，檢查電磁脈沖閥開啟是否正常。



2、關閉氣壓試驗
在電磁脈沖閥的進氣口接入氣源壓力為0.1MPa的潔凈空氣，輸入關閉閥門的電信號，檢查電磁脈沖閥是否可靠關閉。
3、耐壓性能試驗
在電磁脈沖閥的進氣口接入氣源壓力為0.8MPa的潔凈空氣、持續60min，檢查電磁脈沖閥上各密封部位的滲漏氣情況。
4、絕緣電阻試驗
(1)用500V、量程范圍為0MΩ～500MΩ，精度為1級的兆歐表，在規定的環境條件下，測量電磁線圈對外殼的絕緣電阻。
(2)將閥置于調溫調濕箱內，把溫度設定在35度，相對濕度為85%的條件下，在電磁線圈與閥體間施加50Hz、250V的正弦交流電壓，歷時1min，檢查是否有擊穿現象。
5、抗振動試驗
將閥固定在振動試驗工作臺上，承受振動頻率為20Hz、全幅值為2mm、歷時30min的振動后，檢查閥各部分的緊固件是否有松動現象，工作是否正常。
6、膜片使用壽命試驗
在電磁脈沖閥的進氣口接入標稱壓力的潔凈空氣，在電磁閥上輸入寬度為0.1s、間隔為3s的標稱電壓值，并記錄閥連續或累計工作次數。
